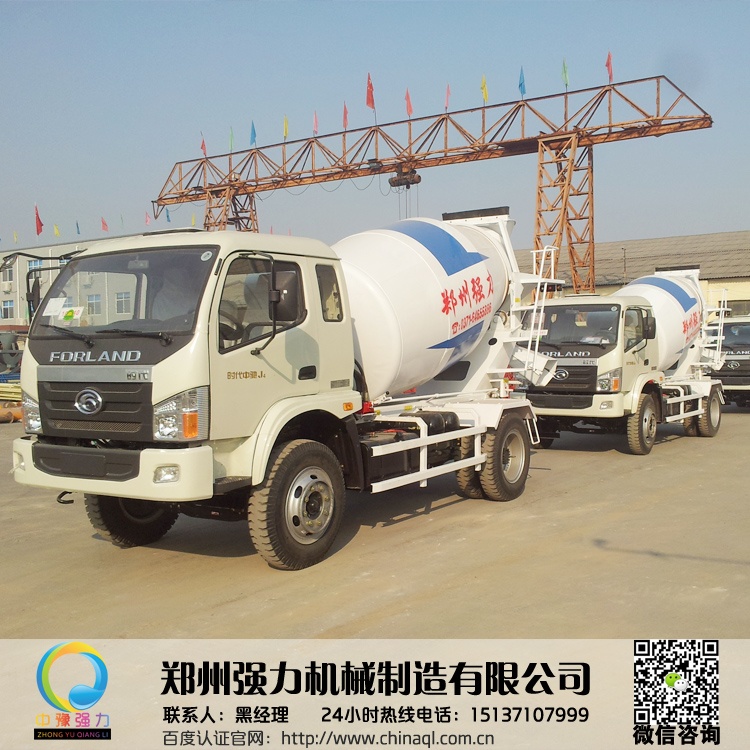

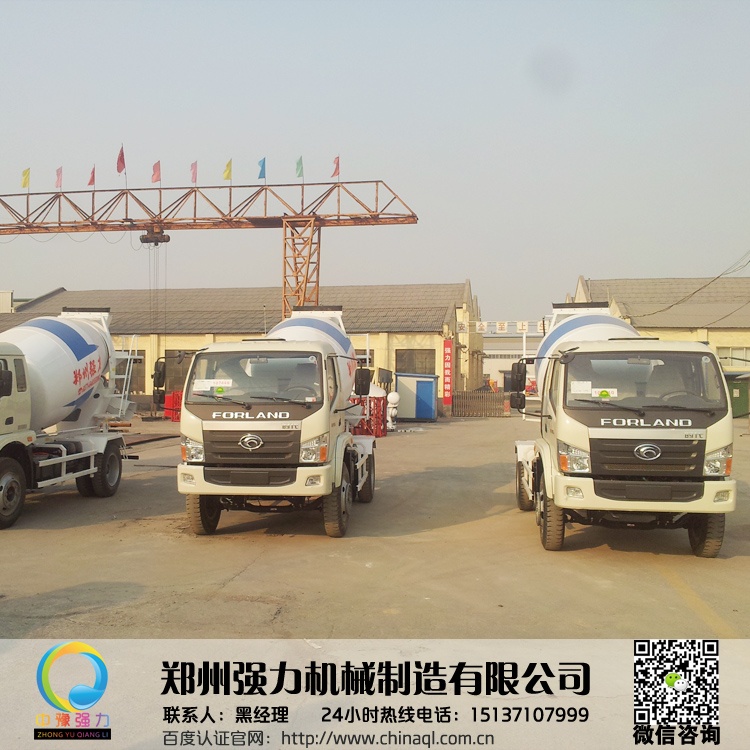

混凝土运输车结构原理

发布日期：2016-06-20 09:56:00 ｜关注：

取力装置
　　国产混凝土搅拌运输车采用主车发动机取力方式。取力装置的作用是通过操纵取力开关将发动机动力取出，经液压系统驱动搅拌筒，搅拌筒在进料和运输过程中正向旋转，以利于进料和对混凝土进行搅拌，在出料时反向旋转，在工作终结后切断与发动机的动力联接。
　　液压系统
　　将经取力器取出的发动机动力，转化为液压能（排量和压力），再经马达输出为机械能（转速和扭矩），为搅拌筒转动提供动力。
　　减速机
　　将液压系统中马达输出的转速减速后，传给搅拌筒。
　　操纵机构
　　（1）控制搅拌筒旋转方向，使之在进料和运输过程中正向旋转，出料时反向旋转。
　　（2）控制搅拌筒的转速。

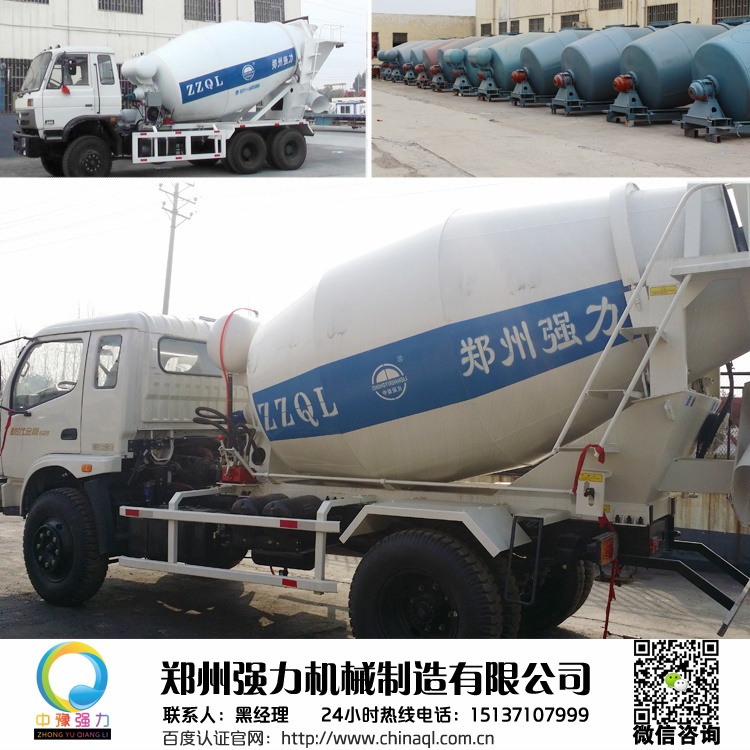

　　搅拌装置
　　搅拌装置主要由搅拌筒及其辅助支撑部件组成。搅拌筒是混凝土的装载容器，转动时混凝土沿叶片的螺旋方向运动，在不断的提升和翻动过程中受到混合和搅拌。在进料及运输过程中，搅拌筒正转，混凝土沿叶片向里运动，出料时，搅拌筒反转，混凝土沿着叶片向外卸出。

　　叶片是搅拌装置中的主要部件，损坏或严重磨损会导致混凝土搅拌不均匀。另外，叶片的角度如果设计不合理，还会使混凝土出现离析。

　　清洗系统
　　清洗系统的主要作用是清洗搅拌筒，有时也用于运输途中进行干料拌筒。清洗系统还对液压系统起冷却作用。
　　全封闭装置
　　全封闭装置采用回转密封技术，密封了搅拌车的进出料口，解决了传统搅拌车水份蒸发、砂浆分层、砼料撒落、行车安全等系列问题。
